Stalen steigerkwaliteiten definiëren de vloeigrens, ductiliteit en materiaalstandaard van steigerbuizen, frames, steunen en fittingen. Het cijfernummer verwijst naar de minimale vloeigrens (MPa)
Primaire staalsoorten voor stalen steigers
Buitendiameter: 48,3 mm
Wanddikte: 3,2 mm of 4,0 mm
Afwerking: zwart, geverfd of thermisch verzinkt
Staalsoorten:
- Chinese GB-standaard: Q235, Q355
- Europese EN-norm:S235,S275,S355
- Amerikaanse ASTM-standaard: ASTM A36, ASTM A500
- Japanse JIS-standaard: STK400, STK500

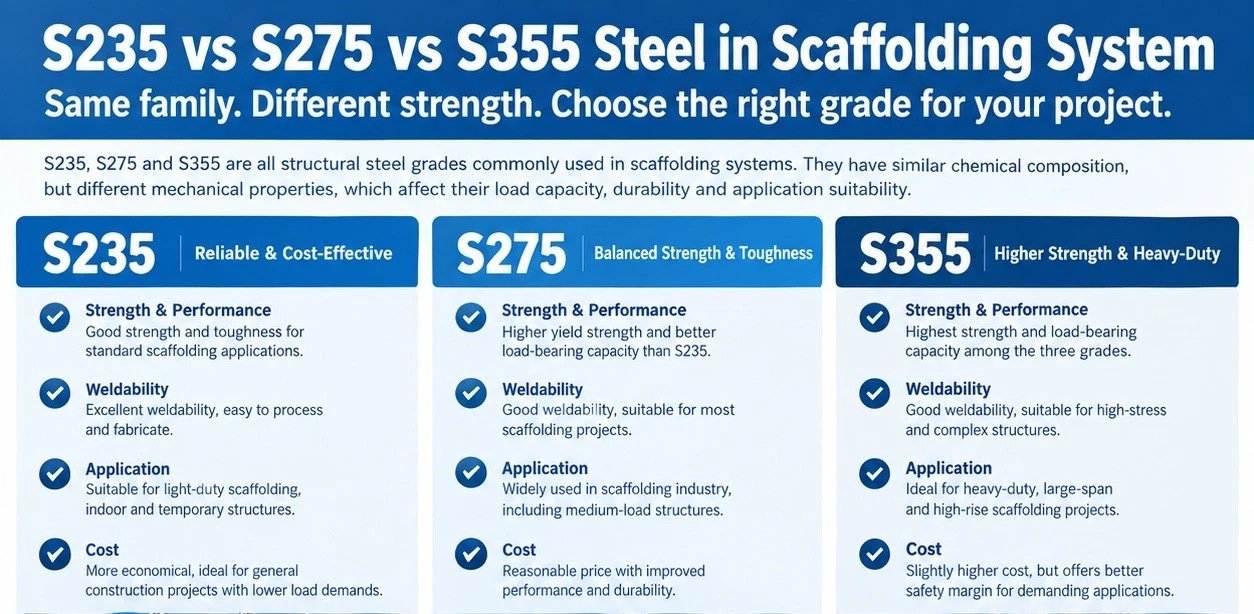

S235 versus S275 versus S355-kwaliteiten
S235, S275 en S355 zijn Britse en Europese standaardsteigerkwaliteiten.
S235: Standaardkwaliteit voor conventionele steigers.
S275: Middelsterk, zelden gebruikt voor steigerbuizen.
S355: Hoge sterkte voor zware- tijdelijke ondersteuningssystemen.
S235 Staalsoort
|
|||||
| Element | C | Si | P | S | N |
| Verzoek, % | Kleiner dan of gelijk aan 0,20 | Kleiner dan of gelijk aan 0,30 | Kleiner dan of gelijk aan 0,05 | Kleiner dan of gelijk aan 0,05 | Kleiner dan of gelijk aan 0,009 |
|
|||
| Sterke punten |
Treksterkte (RM) (N/mm²) |
Opbrengststerkte (ReH) (N/mm²) |
Verlenging Lo =5.65 √Dus (%) |
| Vereist |
Groter dan of gelijk aan 340 <480 |
Groter dan of gelijk aan 235 | Groter dan of gelijk aan 24 |
Opmerking: Raadpleeg de BS1139-standaard
S275 staalkwaliteit
|
|||||
| Element | C | Mn | P | S | N |
| Verzoek, % | Kleiner dan of gelijk aan 0,20 | Kleiner dan of gelijk aan 1,5 | Kleiner dan of gelijk aan 0,035 | Kleiner dan of gelijk aan 0,035 | Kleiner dan of gelijk aan 0,009 |
|
|||
| Sterke punten |
Treksterkte (RM) (N/mm²) |
Opbrengststerkte (Rp0,2) (N/mm²) |
Verlenging Lo =5.65 √Dus (%) |
| Vereist | 410-560 | Groter dan of gelijk aan 275 | Groter dan of gelijk aan 20 |
Opmerking: zieEN10219 Standaard
S355 staalkwaliteit
|
|||||
| Element | C | Si | Mn | P | N |
| Verzoek, % | Kleiner dan of gelijk aan 0,22 | Kleiner dan of gelijk aan 0,55 | Kleiner dan of gelijk aan 1,6 | Kleiner dan of gelijk aan 0,035 | Kleiner dan of gelijk aan 0,009 |
|
|||
| Sterke punten |
Treksterkte (RM) (N/mm²) |
Opbrengststerkte (ReH) (N/mm²) |
Verlenging Lo =5.65 √Dus (%) |
| Vereist | 470-630 | Groter dan of gelijk aan 355 | Groter dan of gelijk aan 20 |
Opmerking: zieEN10219 Standaard
Wanneer moet je kiezen welke
- S235: Standaard toegangssteigers, buis-en-koppeling, algemene constructie. Meestal de juiste en meest voordelige keuze.
- S275: Zelden gespecificeerd voor steigerbuizen. Het zit tussen de S235 en de S355 in, maar biedt zelden voldoende praktisch voordeel om afzonderlijke aandelen te rechtvaardigen.
- S355: Zware-systeemsteigers, schoren, industriële/brugsteigers, hoge beenbelastingen, lange overspanningen-waarbij de hogere vloeigrens daadwerkelijk wordt benut.
Geschatte equivalenten: S235 ≈ Q235B / STK400 / A36; S275 ≈ Q275B; S355 ≈ Q345B / STK500
Wat dit betekent in asteiger systeem
- Standaarden/verticaal: Een hogere kwaliteit kan de axiale capaciteit vergroten, maar knik- en verbindingsexcentriciteit zijn vaak onder controle. S355 wordt veel gebruikt in bedrijfseigen systemen met hoge- capaciteit.
- Grootboeken / dwarsbalken: S355 helpt bij het beheersen van buigen of meegeven, vooral bij korte overspanningen en zware lasten.
- Bretels: De kwaliteit helpt bij spanning en gedrongen compressie, maar slanke knik is voornamelijk -geometrieafhankelijk.
- Koppelingen / wiggen / rozetten: deze zijn vaak bepalend. Ze zijn doorgaans getest volgens EN 74 of de systeemnorm van de fabrikant, en niet simpelweg gespecificeerd als S235/S275/S355.
- Basisvijzels/schroefvijzels: vaak gesmede of hogere- componenten; Het ontwerp van draad en moer is belangrijker dan buiskwaliteit.
- Doorbuiging: dezelfde E voor alle drie. Als er sprake is van doorzakking of onderhoudbaarheid, gebruik dan een grotere doorsnede, kortere overspanning of meer steunen-geen hogere kwaliteit.
ASTM A36 en ASTM A 500 kwaliteit
ASTM A36 en ASTM A 500 zijn de Amerikaanse standaardkwaliteiten voor steigermateriaal, maar het zijn verschillende productvormen:
ASTM A36: in basisplaten, koppelingen, frames en andere niet-buiscomponenten.
ASTM A500: het primaire staal voor steigerbuizen, frames, palen
ASMT A 36 staalkwaliteit
|
|||||
| Element | Koolstof | Mangaan | Fosfor | Zwavel | Silicium |
| Verzoek, % | Kleiner dan of gelijk aan 0,26 | – | Kleiner dan of gelijk aan 0,04 | Kleiner dan of gelijk aan 0,05 | Kleiner dan of gelijk aan 0,04 |
|
|||
| Sterke punten |
Treksterkte, min, psi[MPa] |
Opbrengstpunt, min, psi[MPa] |
Verlenging in 2 inch. [50 mm], min,% |
| Vereist |
58-80 [400-550] |
36 [250] | 21 |
ASTM A 500 staalsoorten
De ASTM A500-standaard heeft staalkwaliteit A, klasse B, klasse C en klasse D. Kwaliteit B en klasse C worden voornamelijk geselecteerd voor steigermaterialen.
|
||
| Chemicaliën | Graad A, B, D | Graad C |
| Koolstof, max | 0.30 | 0.27 |
| Mangaan, max | 1.40 | 1.40 |
| Fosfor, max | 0.045 | 0.045 |
| Zwavel, max | 0.045 | 0.045 |
| Koper, min | 0.18 | 0.18 |
|
||||
| Mechanische eigendom | Graad A | Graad B | Graad C | Graad D |
|
Treksterkte, min, psi[MPa] |
45000 [310] | 58000 [400] | 62000 [425] | 58000 [400] |
|
Opbrengststerkte, min, psi[MPa] |
33000 [230] | 42000 [290] | 46000 [315] | 36000 [250] |
|
Verlenging in 2 inch. [50 mm], min,% |
25 | 23 | 21 | 23 |
Youfa Steel Pipe Group leverde in 2024 steigerproducten voor de Kenya Arena, met een totale aanvoer van 2300 ton. Het geleverde product is een ringlocksteiger, een modulair staalconstructiesysteem dat normaal gesproken wordt vervaardigd uit S235 zacht staal.
Ringlock-steigers zijn een veelzijdige, zware- modulaire steigeroplossing. Het kernontwerp is voorzien van ronde rozetconnectoren waarmee grootboekbeugels en standaarden veilig onder meerdere hoeken kunnen worden vergrendeld, wat uitstekende structurele stabiliteit, hoge draagkracht- en snelle montage en demontage oplevert.
Dit steigersysteem wordt gebruikt voor tijdelijke werkplatforms, bekistingsondersteuning, onderhoudstoegang en gevelconstructie tijdens de bouwwerkzaamheden van de locatie. De robuuste stalen componenten zijn bestand tegen zware constructiebelastingen en passen zich flexibel aan de complexe gebogen architectonische contouren van de arena aan. De thermisch{2}}gegalvaniseerde oppervlaktebehandeling biedt uitstekende anti-corrosieprestaties, wat essentieel is om vocht en tropische weersomstandigheden in Kenia te weerstaan.
Vergeleken met traditionele steigertypen heeft ringlocksteiger minder losse kleine fittingen, waardoor het risico op verloren onderdelen aanzienlijk wordt verminderd en de veiligheid op de bouwplaats wordt verbeterd. Het kan meerdere keren worden hergebruikt voor verschillende projecten, wat een goede kostenefficiëntie oplevert voor de grootschalige- bouw van openbare gebouwen.
